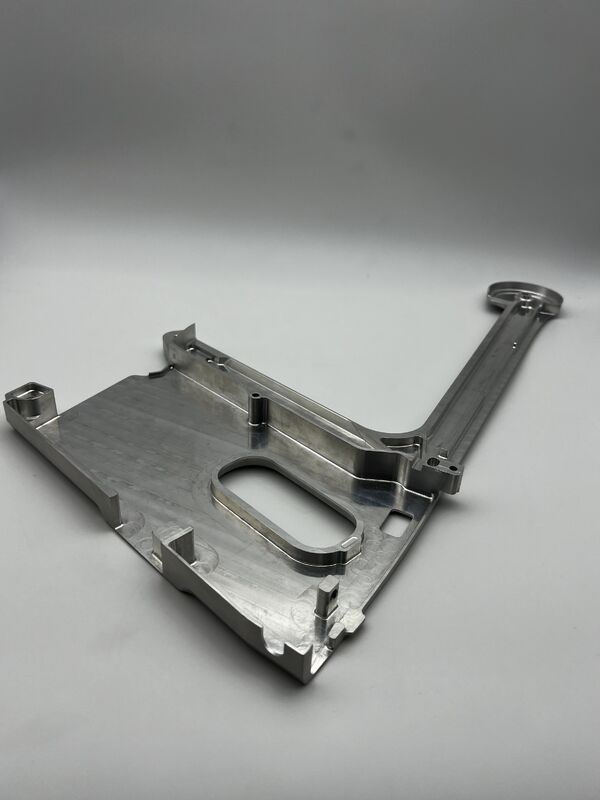

geïntegreerde L-vormige lange cantilever aluminiumbasisplaat

Deze geïntegreerde L-vormige lange cantilever aluminium basisplaat is een kern dragende en montage referentiecomponent op maat voorapparatuur voor meerdere stations in geautomatiseerde productielijnen, precisie-instrumenten met lange afstandsverbindingen en eindmontageplatformen voor industriële robotsMet een geïntegreerde structuur van hoofdplatform en lange kantelkracht dient het als de montagereferentie in de apparatuur, waarbij de functies van precieze positionering worden vervuld,stijve steun en lineaire begeleiding voor besturingseenhedenHet is perfect aangepast aan industriële automatiseringswerkomstandigheden met lange verplaatsingen, hoog parallelisme en hoge belasting.en wordt veel gebruikt in scenario's zoals geautomatiseerde testlijnen, nauwkeurige instrumenten en meerassige bewegingsmodules, die een stabiele en betrouwbare referentie voor een stijve montage voor apparatuur met meerdere stations bieden.

Kernmateriaal: 6061-T6 Aluminiumlegering (voorkeursmateriaal voor structurele onderdelen van industriële apparatuur, aangepast aan de eisen inzake hoge sterkte, lichtgewicht en lange stijfheid in kantelkracht van dit onderdeel)

Belangrijkste prestaties:

• Treksterkte ≥310MPa, opbrengststerkte ≥276MPa, met uitstekende buig- en vermoeidheidsbestendigheid, bestand tegen geconcentreerde belastingen aan het einde van de lange kantelkracht
• De dichtheid is slechts 2,7 g/cm3, waardoor de traagheidsbelasting van het bewegende uiteinde van de apparatuur aanzienlijk wordt verminderd en tegelijkertijd de structurele stijfheid wordt gewaarborgd, aangepast aan hoge snelheid
• natuurlijke corrosiebestendigheid, kan lang worden gebruikt zonder extra coating in conventionele industriële productieomgevingen,volledig in overeenstemming met de milieubeschermingsnormen RoHS en REACH
• Extrem sterke dimensionale stabiliteit, geen vervorming of vervorming tijdens langdurig gebruik, waardoor de consistentie van de rechtheid van de cantilever en de bevestigingsreferentie worden gewaarborgd

In dit deel wordt5-assenverbinding CNC-hoge snelheid precisiemalingHet proces, waarbij een massieve aluminiumstaaf integraal wordt gesneden en gevormd, vermijdt volledig het verborgen gevaar van stijfheid van de kantilever dat wordt veroorzaakt door lassen/splitsen.

• Kernprocessen: precieze frees van het referentiebodem van het hoofdplatform, geïntegreerde vormgeving van een lange balk, hoge precisie van het montagegat/positionering na verwerking,vormgeving van speciale contouren en leidingsgroefjes
• Hulpprocessen: hoogglanzend contourkamperen, ontbarsten, oppervlakteborstelbehandeling, waarbij geen scherpe randen en stressconcentratie worden gewaarborgd
• Volledige CNC-programmering, eenmalig vastklemmen om de volledige verwerking te voltooien, waarbij de consistentie van de rechte vorm van het hoofdplatform en de kantilever en de geometrische toleranties van de montagegaten worden gewaarborgd

Bewerkingsnauwkeurigheid:

• Dimensietolerantie: ±0,015 mm, strikt overeenkomend met de montagevrijheid van apparatuurmodules
• Geometrische toleranties: rechtheid van de cantilever ≤0,02 mm/500 mm, coaxialiteit van het montagegat ≤0,02 mm
• Ruwheid van het oppervlak: Ra≤1,6 μm, gladde en borrelvrije montage-referentieplaat, waardoor de montage beter past

Gebruiksvoorschriften:

• Geschikt voor een conventionele industriële werkomgeving van -20 °C tot 85 °C, bestand tegen geconcentreerde belasting ≥ 500 N aan het einde van de kantelkracht en hoogfrequente trillingen
• Geen vervorming of loslaten tijdens langdurig gebruik, waardoor de positie-nauwkeurigheid en de operationele stabiliteit van de apparatuurmodules worden gewaarborgd
• Reinig het referentieoppervlak vóór de installatie om onzuiverheden te voorkomen die van invloed zijn op de nauwkeurigheid van de installatie en de stijfheid van de cantilever

met warmtebehandeling, waarbijoplossingbehandeling + kunstmatige veroudering (T6-toestand)Het is een proces.

• Kerndoel: elimineren van verwerkingsinterne spanning, verbeteren van de materiaalsterkte en dimensionale stabiliteit, vermijden van vervorming en vervorming van de lange kantelkracht na langdurig gebruik,en zorgen voor de consistentie op lange termijn van de rechte vorm en de bevestiging referentie.

Natuurlijke kleurborstelbehandeling, met behoud van de oorspronkelijke metalen textuur van de aluminiumlegering.

• Procesvoordelen: verbetering van de slijtvastheid en krasbestandheid van het oppervlak, optimalisatie van de textuur van het uiterlijk, verbetering van de anti-glij eigenschap van het montage-referentieoppervlak,het plaatsen van de montage in de apparatuur vergemakkelijken, voldoet volledig aan de eisen inzake milieubescherming en kan rechtstreeks worden gebruikt zonder extra coating.

Een volledig proces met een gesloten kringloop op het gebied van kwaliteitscontrole implementeren, waarbij de kwaliteitsnormen van ISO9001 strikt worden nageleefd:

• Invoer van grondstoffen: spectrale materiaalinspectie om ervoor te zorgen dat de samenstelling en mechanische prestaties van 6061-T6 voldoen aan de normen
• Verwerkingsproces: 100% geometrische tolerantiecontrole, met de nadruk op het controleren van de rechtheid van de cantilever en de nauwkeurigheid van het montagegat
• Eindproductinspectie: inspectie van uiterlijkdefecten, volledige dimensie-inspectie, rechte test, traceerbaar inspectieverslag voor elke partij
• Voorafgaand aan de levering: schoonheidscontrole om te waarborgen dat er geen ijzersplinten en onzuiverheden op het referentiebodem en de gegraven gaten zijn, en dat aan de vereisten voor precisie van de assemblage wordt voldaan
